Le plancher chauffant à eau chaude est l’un des systèmes de chauffage les plus performants et les plus confortables. Fonctionnant à basse température, il offre une répartition homogène de la chaleur, un confort optimal et une compatibilité idéale avec les pompes à chaleur et les énergies renouvelables. Mais sa performance dépend directement de la qualité du tracé des boucles. ADNE Ingénierie vous explique les clés d’une conception réussie.
Principe du plancher chauffant à eau chaude
Le plancher chauffant hydraulique fonctionne par circulation d’eau chaude (généralement entre 30°C et 40°C) dans un réseau de tubes noyés dans une chape. La chaleur est émise par rayonnement depuis le sol, assurant une température homogène dans l’ensemble du volume de la pièce, du sol au plafond.
Ce mode d’émission basse température est particulièrement adapté au couplage avec des pompes à chaleur (COP optimisé), des chaudières à condensation ou des installations solaires thermiques.
L’importance du tracé des boucles

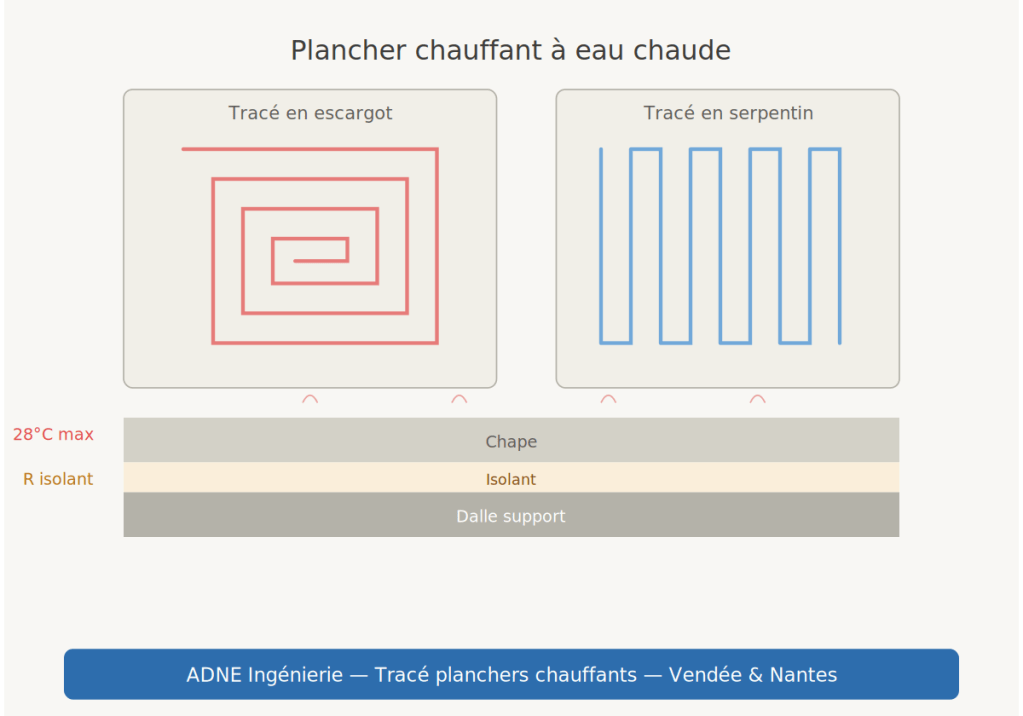

Le tracé des boucles de plancher chauffant est l’étape clé de la conception. Il détermine la puissance émise au sol, l’homogénéité de la température de surface et les pertes de charge du circuit. Deux types de tracé sont couramment utilisés :
- Tracé en escargot (ou en spirale) : les tubes aller et retour sont alternés, ce qui assure une température de surface très uniforme. C’est le tracé le plus répandu et le plus performant pour les grandes surfaces
- Tracé en serpentin (ou en méandre) : plus simple à réaliser, il est adapté aux petites pièces ou aux zones périphériques où l’on souhaite concentrer la chaleur près des murs extérieurs
Les paramètres clés du dimensionnement
- Le pas de pose : espacement entre les tubes (généralement 10, 15, 20 ou 30 cm), déterminé par les déperditions thermiques de la pièce et la température de surface maximale autorisée (28°C en zone d’occupation courante, 35°C en périphérie)
- Le diamètre des tubes : couramment 16 mm extérieur en PER ou multicouche
- La longueur des boucles : limitée à environ 100-120 m pour maîtriser les pertes de charge et garantir un équilibrage correct entre les circuits
- Le débit par boucle : calculé en fonction de la puissance à émettre et de l’écart de température aller/retour (généralement 5°C)
- L’isolation sous chape : indispensable pour limiter les pertes vers le bas et maximiser la performance du système
Conformité et normes
La conception et la mise en œuvre des planchers chauffants à eau chaude sont encadrées par le DTU 65.14 (planchers chauffants à eau chaude) et le CPT 3164 du CSTB. Ces référentiels définissent les règles de dimensionnement, les températures de surface limites, les exigences d’isolation et les conditions de mise en œuvre de la chape.
L’expertise ADNE Ingénierie
Chez ADNE Ingénierie, nous réalisons les études de conception et les tracés de planchers chauffants pour tous types de projets. Nos plans de tracé incluent le positionnement de chaque boucle, les pas de pose, les longueurs de circuits, les débits, et les raccordements au collecteur.
Nous intégrons le plancher chauffant dans une vision globale CVC, en veillant à la cohérence avec le générateur de chaleur, la régulation et le calcul RE2020.
Un projet avec plancher chauffant ? Contactez ADNE Ingénierie pour une étude de tracé optimisée.
