Dans un dossier de consultation des entreprises, le CCTP plomberie sanitaire est la pièce technique qui définit les travaux du lot, les bases de dimensionnement, les matériaux et les interfaces avec les autres corps d’état. C’est un document d’obligations : l’entreprise retenue est réputée connaître toutes les contraintes du projet et ne peut invoquer un oubli pour se soustraire à des travaux nécessaires. Pour le maître d’ouvrage, l’architecte ou le promoteur, un CCTP bien rédigé rend les offres comparables, protège contre les surcoûts de chantier et sécurise la performance de l’installation. Encore faut-il que les bases de conception soient posées correctement en amont.
Comment dimensionner l’eau froide et l’eau chaude ?

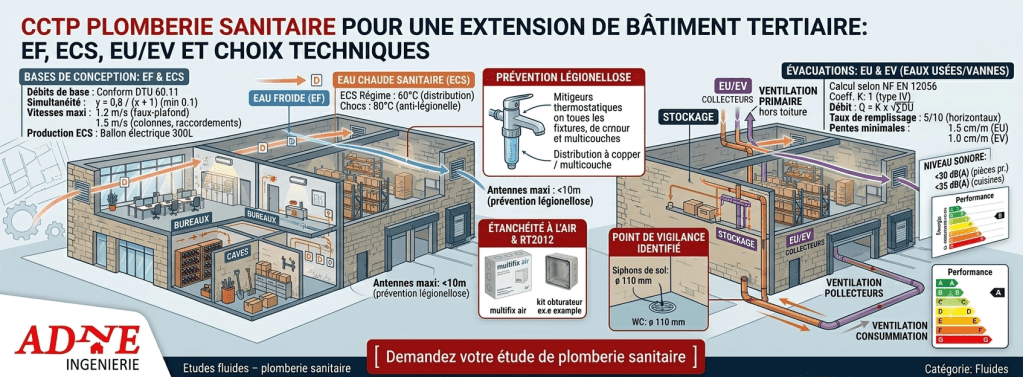

Sur l’extension d’un bâtiment tertiaire en Vendée (soumis à la RT2012, objectif Q4 = 1,70 m³/(h.m²)), les bases retenues sont les suivantes :
- Débits de base des appareils selon le DTU 60.11 et coefficient de simultanéité y = 0,8 / √(x−1).
- Vitesses limites : 1,5 m/s en distribution et colonnes, 2,0 m/s en sous-sol.
- ECS produite par ballon électrique de 300 litres, distribution à 60°C, chocs thermiques à 80°C, réseau en cuivre encastré.
Comment dimensionner les évacuations ?
Les chutes EU et EV sont en PVC classe M1, avec ventilation primaire prolongée hors toiture. Elles sont dimensionnées selon la norme NF EN 12056 :
- Débit probable Q = K × √ΣDU, avec K = 1 en configuration tertiaire.
- Collecteurs horizontaux à taux de remplissage 5/10.
- Pentes minimales : 1,5 cm/m pour les eaux usées, 1,0 cm/m pour les eaux pluviales.
Le CCTP fixe ensuite les diamètres de raccordement par appareil : par exemple ø 10/12 mm en alimentation pour un lavabo, ø 40 mm en évacuation, et ø 110 mm pour un WC.
Comment prévenir le risque de légionellose ?
La conception du réseau ECS est la première barrière contre les bactéries Legionella. Le CCTP impose :
- Suppression des bras morts et antennes terminales limitées à 10 mètres.
- Distribution maintenue à 60°C et chocs thermiques à 80°C.
- Robinetteries mitigeuses avec bague de blocage de température contre les brûlures.
Conseil ADNE — sous RT2012 ou RE2020, la plomberie est concernée par l’étanchéité à l’air. Chaque traversée de paroi doit être rebouchée (laine de roche scellée + mastic coupe-feu aux deux extrémités), sous peine de désordres facturés à la réception.
Quels essais à la réception ?
En fin de chantier, l’entreprise doit prouver l’atteinte des objectifs contractuels. Les essais portent sur la mise en température ECS, l’étanchéité des réseaux, les vitesses et débits aux appareils et les dispositifs de sécurité. Le niveau sonore des équipements ne doit pas dépasser 30 dB(A) en pièces principales et 35 dB(A) en cuisine fermée. Tout élément défaillant est repris aux frais de l’entrepreneur.
En résumé
Un CCTP plomberie n’est pas une liste de matériaux à poser : c’est un document de conception qui fixe les bases de calcul (DTU 60.11, NF EN 12056), les régimes ECS, les vitesses admissibles et les exigences acoustiques et d’étanchéité à l’air. Bien rédigé, il protège le maître d’ouvrage, structure la mise en concurrence et évite les reprises en cours de chantier. ADNE Ingénierie rédige les CCTP plomberie sanitaire dans le cadre de missions complètes de maîtrise d’œuvre, en cohérence avec les études thermiques.
