La ventilation mécanique contrôlée est obligatoire dans tout logement neuf. Le principe est simple : extraire l’air vicié des pièces de service (cuisine, salles de bains, WC) et faire entrer l’air neuf dans les pièces de vie. Mais une mise en œuvre correcte exige un vrai calcul, pas une estimation à la louche. Une note de dimensionnement, conforme au NF DTU 68.3 et au CPT 3828, fixe les débits par pièce, le réseau de gaines et le point de fonctionnement du caisson. Sans elle, l’installateur choisit son matériel au hasard et n’a aucune garantie de passer les mesures de réception RE2020. Exemple sur une maison individuelle neuve de 5 pièces en Maine-et-Loire.
À quoi sert une note de dimensionnement VMC ?

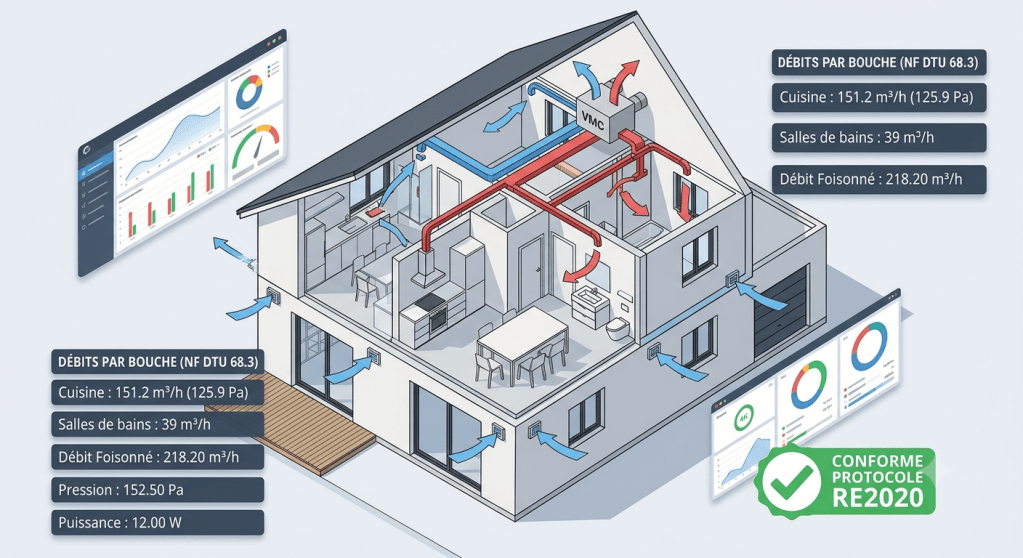

La mission porte sur une maison individuelle neuve en Maine-et-Loire : 5 pièces principales, 1 cuisine, 1 salle de bains, 1 WC séparé et 1 salle d’eau, sur deux niveaux. Le caisson, un modèle hygroréglable de type B, est implanté en combles perdus. Ses débits varient automatiquement selon l’humidité mesurée aux bouches.
La note détermine trois choses : les débits à atteindre dans chaque pièce de service, les caractéristiques du réseau (diamètres, longueurs, coudes) et le point de fonctionnement du caisson. Le rejet d’air vicié se fait en conduit de 160 mm, isolé, hors façade au vent dominant pour éviter les remontées d’odeurs.
Quels débits, bouche par bouche ?
Chaque bouche est calculée selon le CPT 3828, avec sa perte de charge propre. Toutes restent dans leur plage de fonctionnement (80 à 160 Pa) :
- Cuisine : débit 151,2 m³/h, gaine ø 125 mm, pression mini 80,4 Pa. Conforme.
- Salle de bains : débit 39 m³/h, gaine ø 80 mm, pression mini 95,7 Pa. Conforme.
- WC : débit 34 m³/h, pression mini 103,7 Pa. Conforme.
- Salle d’eau : débit 39 m³/h, pression mini 104,3 Pa. Conforme.
Au-delà des longueurs ou du nombre de coudes admis par bouche, l’étude deviendrait non conforme et un nouveau calcul serait nécessaire.
Quels résultats de synthèse ?
- Débit total foisonné : 218,20 m³/h
- Pression : 152,50 Pa
- Puissance absorbée : 12,00 W
Le foisonnement traduit le fait que toutes les bouches hygroréglables n’atteignent pas leur débit maximum en même temps. C’est cette valeur qui définit le point de fonctionnement réel du caisson.
Quelles règles de pose respecter ?
- Conduits hors zone chauffée isolés à R ≥ 0,6 m².K/W (25 mm de laine minérale).
- Bouches à 1,80 m mini du sol, à 20 cm des angles et à plus de 50 cm des appareils de cuisson.
- Transit d’air assuré sous chaque porte : détalonnage de 2 cm en cuisine, 1 cm ailleurs.
- Gaine de rejet ø 160 mm isolée ; débouché dans le tiers supérieur de la toiture.
- Trappe d’accès aux combles à proximité du caisson pour l’entretien.
Point de vigilance — Toute modification de l’installation (position du caisson, tracé des gaines, typologie du logement) impose une mise à jour de l’étude et un nouveau calcul de perte de charge. Les schémas de la note sont des schémas de principe, pas des plans d’exécution.
Comment se passe la réception RE2020 ?
La RE2020 impose des mesures aux bouches en fin de chantier. Pour un système hygroréglable, chaque bouche est contrôlée : la conformité est prononcée si la pression relevée reste dans la plage du NF DTU 68.3. Les valeurs calculées ici (80,4 à 104,3 Pa) servent de référence pour vérifier que l’installation correspond bien au dimensionnement.
En résumé
12 W de puissance et 218 m³/h de débit foisonné pour une maison de 5 pièces : c’est le résultat d’un calcul bouche par bouche, pas d’une lecture de catalogue. Une VMC sous-dimensionnée ne renouvelle pas assez l’air, une VMC surdimensionnée consomme et fait du bruit, et dans les deux cas la mesure de réception peut être hors plage. ADNE Ingénierie réalise vos notes de dimensionnement VMC (simple flux hygroréglable, double flux) conformes au NF DTU 68.3 et au CPT 3828, avec choix du caisson, schéma du réseau et conditions de pose opposables à l’installateur.
